Основные аспекты формирования третьего этапа развития деформаций

Результаты исследования деформаций последнего временного промежутка (с 2003-го года по настоящее время) дает основание считать, что на определенных временных промежутках деформированные состояния глобального масштаба в фиксированные календарные даты имеют способность к редупликации. Это положение рассмотрено нами на примерах исследования идентичных по характеру пластических деформаций, развивающихся в дату 22-23 июля на протяжении последних трех лет [3.16]. Идентичность поля деформаций в одни и те же календарные даты, бесспорно, формируется идентичными условиями действия гравитационного поля при прохождении Земли через одну и ту же позицию на орбите ее вращения вокруг Солнца. Как упоминалось в первой части работы, незначительные по масштабу, периодические повторяющиеся воздействия способны нарушить баланс сил в устойчивой системе. Именно в этом временном промежутке начался третий этап развития деформаций глобального масштаба. Важно отметить, что конец июля – начало августа – это один из двух годовых пиков минимальных скоростей вращения земли вокруг своей оси.

С целью детального изучения феномена проанализированы данные по сейсмичности, о геодеформациях, в том числе с использованием инструментальных измерений деформаций на уровнемерных постах, наблюдения ГП, данные спутниковых наблюдений.

Наблюдения с геостационарного спутника позволяют фиксировать изменения гравитационного поля на обширной территории путем фиксации вертикальных движений воздуха [13]. Спутниковые данные показали, что последние три года в одну и ту же календарную дату (22-23 июля) на территории Восточной Европы формируются практически идентичные геодеформационные условия. Вдоль меридиана 300 в.д., на котором расположены Киев, Одесса, Стамбул, в этот календарный срок формируются идентичные меридионально ориентированные линейные элементы облачного покрова, отражающие линейные отрицательные по знаку аномалии гравитационного поля [2]. Обычно отрицательные аномалии гравитационного поля связаны с процессами опускания поверхности земли относительно формы геоида. На сферической поверхности эти процессы связаны с деформацией сжатия.

Судя по данным наблюдений ГП, в эти дни действительно фиксируются условия сжатия. Сценарии развития пластических деформаций в указанные даты практически идентичны. В качестве примера отметим, что нарушения недельной цикличности аварийности газопроводов идентифицируются как условия сжатия, которые должны сопровождаться разрывными деформациями в виде землетрясений. На рис. 4 приведен пример наблюдений ГП в 2004 году.

Рассматриваемые календарные даты отличались не только редуплицированными геодинамическими условиями, но техногенными авариями катастрофического характера.

 В г. Одесса 22 июля 2002 г. одновременно от последствий разрушения двух строений погибли три человека.

 В Киеве 23 июля 2003 г. произошло обрушение четырех этажей здания на расстоянии не более 200 м в подземном торговом центре были нарушены коммуникационные сети.

 В Стамбуле 22 июля 2004 г. произошло крушение поезда Стамбул-Анкара. Из 243 человек 36 погибли, 57 ранены. Потерпевший крушение скоростной поезд – новый, поступил в эксплуатацию только в июне. В церемонии ввода нового поезда в эксплуатацию принимал участие премьер-министр Турции.



Если в качестве примера продолжить рассмотрение последнего случая, то, по нашему мнению, пластические деформации 22 июля были предсейсмическим проявлением сейсмической аномалии 2-8 августа 2004 года, которая вошла в список наиболее значительных сейсмических событий 2003-2004 гг. В эти дни в Турции в районе места катастрофы было зарегистрировано 835 землетрясений. Непосредственно в день катастрофы в Одессе косвенными методами были зафиксированы интенсивные горизонтальные движения, показанные на рис.4.

Приведенные примеры деформаций дают основания для поиска специфических механизмов движения тектонических плит и причин активизации этих специфических процессов в последний этап. По нашему мнению, геодинамику Ближневосточного региона в последний период следует рассматривать в качестве механизма формирования межгодовой изменчивости геодинамических движений в Европе. Данные прямых измерений направления и скорости движения тектонических плит метолами космической геодезии [1], анализ векторов движений в западной Европе, северо-западной и южной Африке свидетельствуют о том, что часть Европейского и Африканского континентов испытывают однонаправленные бездивергентные движения в северо-восточном направлении. Пункты наблюдений расположенные восточнее 60о в.д., за Уральскими горами испытывают горизонтальные движение, направленные на восток. Причины различных векторов движения пунктов наблюдения, расположенных на Евроазийской плите западнее и восточнее Уральских гор, изучены недостаточно. К сожалению, мы не имеем данных инструментальных наблюдений за горизонтальными движениями тектонических плит в восточном Средиземноморье и на Аравийском полуострове, которые могли бы объяснить характер дивергентных движений в пределах цельной Евроазийской тектонической плиты. На основании комплексного анализа пластических деформаций на ГП и сейсмичности в 2004 году нами выдвинуто предположение о большой вероятности влияния тектонических движений в рифтовой зоне Мертвого моря на дивергентные движения в пределах Евроазийской плиты.

Публикуются сведения о том, что по обе стороны от разломной горы Мертвого моря Африканская и Аравийская плиты испытывают горизонтальные смещения в северном направлении, а Анатолийская плита между Северо-Анатолийской и Восточно-Анатолийской разломными зонами испытывает горизонтальные движения в западном направлении [17]. Эта зона является рифтом [18], по обе стороны от которого возможно разрастание земной коры. Российские коллеги провели исследования сейсмических проявлений в рифтовой зоне Мертвого моря в период с 1983 по 2002 год. Район исследований ограничен 32°-З8°с.ш. и 27°-36° в.д. и центральной частью рифтовой зоны Мертвого моря 34°30’-36°10' с.ш. 30°15'-ЗЗ°З0’в.д. Весь период наблюдений был разбит на временные промежутки 1983-1987, 1988-1992, 1993-l997, 1998-2002. Разбитие временного ряда на интервалы по 4 года, по нашему мнению, оказалось неудачным. Формальное разбитие ряда сейсмичности на четырёхлетние интервалы не совпало е выявленными нами этапами развития деформационных процессов. Тем не менее авторы показали, что в 1993—1997 годах произошло увеличение общего количества толчков практически не 500%. Приведены карты распространяя эпицентров землетрясений в районе рифта. В 1993—1997 году сейсмические проявления охватывали исключительно локальную область непосредственно в районе Мертвого моря. В другие периоды сейсмические проявления были характерны для всей зоны рифта.

Мы   попытались   выявить   аномалии сейсмичности в Ближневосточном регионе, трассирующие выделенные и описанные в первой части статьи этапы трансформации геодинамических процессов.

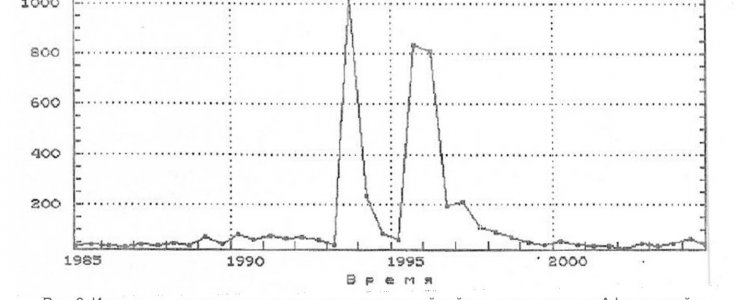

По данным исследований российских специалистов, в юго-восточном Средиземноморье в 1993—1997 годах количество толчков выросло в 5,28 раза, тогда как в районе Мертвого моря количество толчков уменьшилось в 1,1 раза. Нами установлено, что, начиная с августа 1993 году не фоне уменьшения сейсмической активности в рифтовой зоне Мертвого моря произошло резкое увеличение количества землетрясений в районе сочленения Африканской и Аравийской плит.



На этом рисунке рассматриваний феномен проявляется первым пиком. Обобщая имеющиеся данные [4,5], считаем возможным предположить, что это и есть индикатор перехода из одного устойчивого состояния системы в другое при прекращении двадцатилетнего цикла активизации Альпийско-Гималайского сейсмического пояса и начале активизации Тихоокеанского сейсмического пояса.

В конце лета 1993 года во время второго внутригодового минимума скорости вращения 3eмли и соответственно максимальных условий растяжения активизировалась меридиональная система на стыке Африканской и Аравийской плит.

В конце лета 1993 года во время второго внутригодового минимума скорости вращения 3eмли и соответственно максимальных условий растяжения активизировалась меридиональная система на стыке Африканской и Аравийской плит.

Важно отметить, что блокирование сейсмических проявлений в зоне рифта Мертвого моря в 1993-1997 годах, как по нашим данным, так и по данным других исследований [18], может рассматриваться как результат активизации процессов сжатия в районе Тихоокеанского сейсмического пояса, что затруднило развитие процессов развитие процессов в направлении W-E в рифтовой зоне Мертвого моря.

Следующий всплеск активности рифтовой юны Мертвого моря наблюдался во время минимума скорости вращения Земли, который отмечался уже осенью 1995 года. На стыке Африканской и Аравийской плит в районе Мертвого моря деформации проявлялись резким увеличением количества землетрясений в 1995, 1996,1997 годах (рис. 6).

 То есть изучение сейсмичности у рифтовой зоне Мёртвого моря позволили нам установить, что природные катастрофы на Европейском континенте в 1993-1994 гг., в том числе и перечисленные в первой части работы (на Украине), были сформированы активной геодинамикой в рифтовой зоне Мертвого моря. В этот период отмечены устойчивые однонаправленные изменения в окружающей среде, и даже в биосфере.

Пиковые значения сейсмичности в 1995—1997 годах являются ярким примером проявления пластических и разрывных деформаций, сопровождавшихся кратковременными экзотическими и до сих пор не совсем понятными катастрофическими изменениями в биосфере.

По данным исследований российских специалистов, в Юго-Восточном Средиземноморье в 1995—2002 годах количество толчков вернулось к наиболее вероятному значению, снизившись соответственно в 4,7 раза, в то время как в районе Мертвого моря количество толчков осталось такие же низким, как и на первом этапе. Мы отмечаем, что активизация деформаций в рифтовой зоне Мертвого моря в 2004 году может объяснить необычные горизонтальные движепия, отражающиеся в аварийности газопроводов в местах выхода из земли.

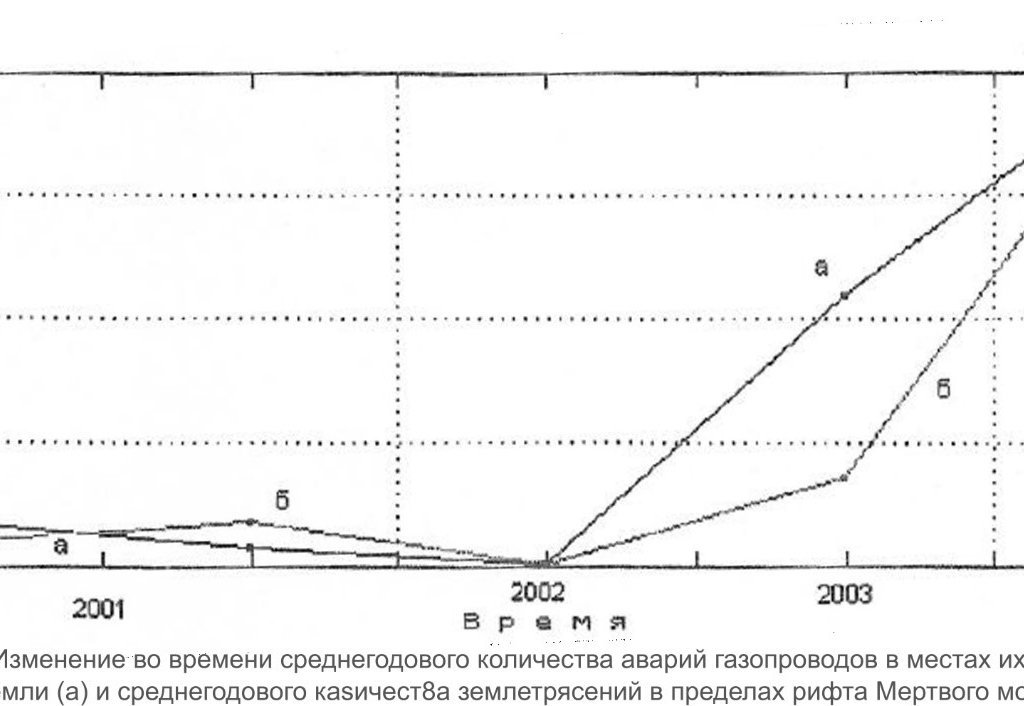

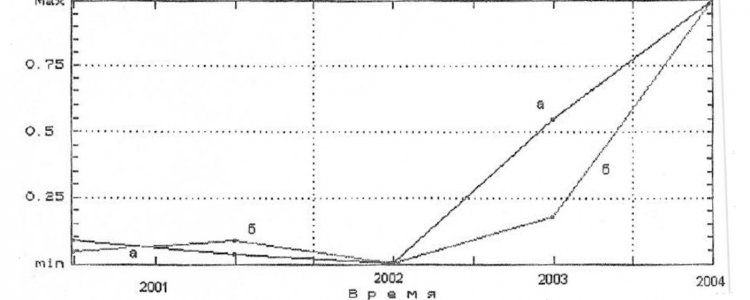

На рис. 7 показала динамика во времени таких деформаций по косвенным данным и по данным сейсмологических наблюдений в Ближневосточном регионе.

На рисунке видно, что с 2004 года количество землетрясений в рифтовой зоне Мертвого моря резко выросло. Важно отметить, что одновременно активизировались сейсмические процессы в районе Уральских гор (по оперативным данным Европейского сейсмологического центра в Страсбурге).

Формирование горизонтальных движений связано с деформациями, аналогов которым мы не наблюдали ранее. Публикуются сведения о том, что по разломным зонам Анатолийской плиты, согласующимся с направленностью разломной зоны Мертвого моря начали проявляться процессы Сжатия в направлении N-S, что соответствует растяжению в направлении NW-SE.

В 2003 году горизонтальные движения возникали при активизации спрединга в пределах срединно-океанических хребтов. По определению эти процессы связаны с конвективными процессами в мантии. Они имеют наряду с горизонтальной составляющей и выраженную вертикальную составляющую, так как связаны с процессами погружения тектонических плит в зонах субдукции.

В 2004 году мы зафиксировали ещё большее число аварии в местах выхода газопроводов из земли.  Однако в этом случае, по-видимому, в основном проявляются только горизонтальные движения. Время проявления таких деформаций стало совладать с разрушениями суперсовременных архитектурных сооружений, построенных по современным технологиям с использованием массивных инженерных конструкций на опорах. Время постройки таких инженерных конструкций всего 1-2 года. Естественно, что именно такие инженерные сооружения должны подвергаться аномальным по силе тангенциальным напряжениям, связанным с быстрыми горизонтальными смещениями освоения конструкции. Интересно, что именно из-за тангенциальной составляющей деформации возникают и аварии газопроводов в местах их выхода из земли.





Комплексный анализ сейсмичности, пластических деформаций и данных о техногенных катастрофах позволил установить, что даты активизации сейсмических процессов в рифтовой зоне Мертвого моря предваряли крупнейшие катастрофы последнего времени, среди которых обрушение кровли аквапарка «Трансвааль» 14 февраля 2004 г. (Москва, Россия) с катастрофическими последствиями и обрушение секции терминала Е2 Парижского аэропорта Руасси Шарль де Голль.

По этим событиям собраны и проанализированы материалы по сейсмическим и геодеформационные процессам, в том числе с использованием инструментальных измерений деформаций, мониторинга деформаций косвенными методами с использованием спутниковых наблюдений.

Обрушение аквапарка «Трансвааль»

Купол аквапарка «Трансвааль» обрушился вечером 14 февраля, в результате чего 28 человек погибли и более 100 получили ранения. Московский аквапарк «Трансвааль» был сдан в строй в июне 2003 года и считался одним из лучших архитектурных сооружений Москвы. Его строительство вела турецкая компании «Кочак иншаат лтд» и ООО «Архитектурная мастерская Сергgя Киселёва и партнеры».

Существует видеоплёнка, на которой снят момент обрушения одной из опор Московского аквапарка, на пленке видно облако пыли в месте разрушения колонны, при проектировании этого пространственного сооружения, по мнению специалистов, не были учтены радиальные и сдвиговые деформации, которые могли повлечь за собой подвижку одной из опорных колонн и вывести ее из фиксирующего зацепления.

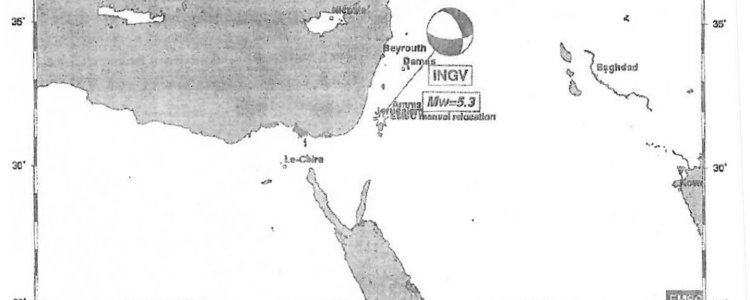

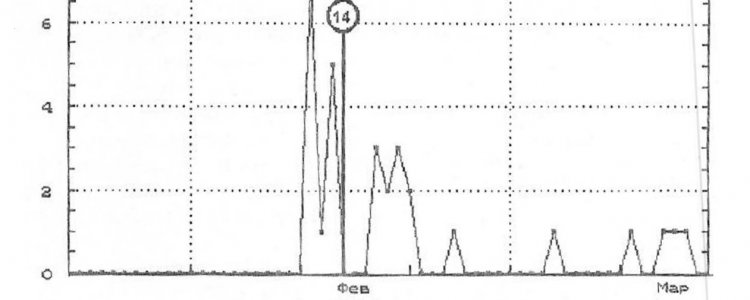

Установлено, что активные процессы в рифтовой эоне начались за три дня до обрушения кровли в аквапарке. Активность горизонтальных движений в рифтовой зоне имела два пика с интервалом 7 суток. В этот период мы фиксировали тектонические процессы, характеризующиеся сменой сжатия растяжением с тем же периодом. Процессы сжатия совпали с активизацией сейсмичности в районе рифтовой зоны Мертвого моря. В момент обрушения кровли аквапарка активизация процессов в рифтовой зоне проходила без сопротивления.

12-13 февраля наряду с процессами в рифтовой зоне Мертвого моря зарегистрирована активизация спрединга на севере Индийского океана (12,02.04 в 17 час 18 мин) и в Красноморском рифте (13.02.04 в 00 час 41 мин.). В этом случае можно предположить, что тектонические процессы в районе рифтовой зоны Мертвого моря могли проходить по типу движений в зонах трансформных разломов. Этот вопрос требует специального изучения. Фокальный механизм наиболее сильного землетрясения в рифтовой зоне Мертвого моря показан на рис. 10.

По нашему мнению, толчки в районе Уральских гор, зарегистрированные в оперативном каталоге Европейского сейсмологического центра 17,18, 23 февраля, могут быть подтверждением процессов активной плитовой тектоники в районе Мертвого моря. Пластические деформации, который привели к обрушению кровли аквапарка «Трансвааль», через 12 часов проявились 300% ростом разрывных деформаций в Европе.



Обрушение секции терминала 2Е

Новый терминал 2Е в Парижском аэропорту по своим техническим характеристикам считался лучшим во Франции. Терминал 2E - новое сооружение быстро расширяющего аэропорта, который обслуживает в основном американское направление. Его годовая пропускная способность 10 миллионов пассажиров. Строительство терминала обошлось в 750 млн евро. Его футуристические конструкции, созданные по проекту французского архитектора, являются «визитной карточкой» самого крупного аэропорту Франции: Именно терминал 2E предназначен для приема аэробусов нового поколения А-380. Генеральный директор аэропорта Рене Брун признал, что престижу Франции нанесен тяжелый удар. Установлено, что как н при катастрофе в аквапарке «Трансвааль», примерно за 25 минут до обрушения на одной конструкции исходило облако бетонной пыли. После этого много тонная конструкция крыши терминала Е2 из стекла и железобетона рухнула на пешеходный переход, по которому пассажиры обычно следуют из самолетов в здание аэровокзала. Она буквально разрубила конструкции перехода, вырвав из нее участок 50 на 30 метров. При обрушении четверо человек погибли и еще трое получили ранения.

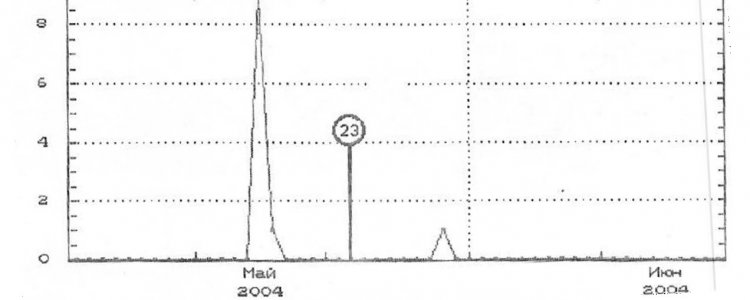

Между обрушением кровли аквапарка «Трансвааль» и обрушением крыши терминала Е2 Парижского аэропорта прослеживаются общие тенденции как по характеру обрушения, так и по предшествующим геодинамическим проявлениям в рифтовой зоне Мертвого моря [3].

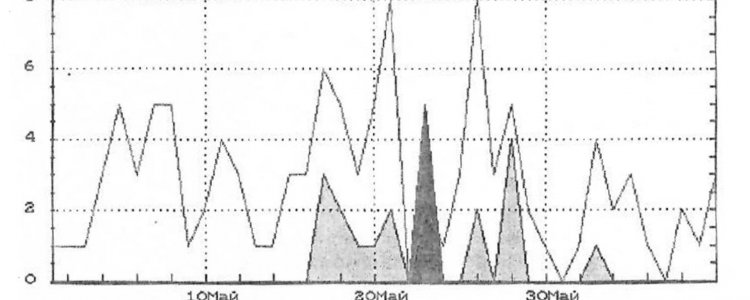

На рис. 11 показаны изменения во времени суточного количества мантийных землетрясений (в мире) во время катастрофы.



Как известно, гиперглубокофокусная сейсмичность формируется в условиях относительного увеличения размеров Земли, что способствует распространению пластических деформаций, в том числе в виде деформационных волн. На рис.11 показано, что во время активизации гиперглубокофокусной сейсмичности в период интенсивного формирования пластических деформаций имело место обрушение сложной подвесной конструкции, спроектированной без учета быстрых горизонтальных движений земной коры.

По нашим данным, в условиях тектонического растяжения деформации обычно являются причиной аварий на газовых сетях ГП. Такие эффекты действительно имели место. Интенсивные горизонтальные движения сформировали аварии газопроводов в местах их выхода из земли. На рис.12 показаны изменения во времени суточного количества таких аварий. Как видно, период активизации горизонтальных геодинамических движений, фиксируемый на Одесском геодинамическом полигоне, согласуется с датой обрушения крыши терминала Е2.

Не проявлявшиеся ранее деформации, обусловленные особенностями плитовой тектоники в Ближневосточном регионе, должны стать предметом специального научного исследования. В практическом плане эти феномены диктуют необходимость проектирования и строительства сложных подвесных архитектурных сооружений на опорах с учетом высокой вероятности возникновения нетипичных ранее тангенциальных напряжений. Необходимо повысить и качество эксплуатации и обслуживания подобных инженерных конструкций, которые спроектированы с размещением больших масс на системах опор.



Текущая геодинамическая обстановка повышает актуальность геодинамического мониторинга территорий при решении задач повышения эффективности работ, связанных с предотвращением и ликвидацией чрезвычайных ситуаций. Одним из направлений такой деятельности является GPS-контроль.

Возникает необходимость широкомасштабного мониторинга положения объектов в пространстве. Существуют системы контроля смещения контрольной точки. При обсуждении этой проблемы на l-st General AssemЫy European Geoвcience Union (секция геодинамики), оказалось, что одной из причин того, что деформации, фиксируемые косвенными методами, не анализируются системой GPS контроля - есть Европейский стандарт понедельного осреднения полученных координат стационарных GPS-пунктов. Естественно, что реверсные пластические деформации с недельным циклом любой сколько угодно большой амплитуды при осреднении данным шагом 7 дней будут давать нулевые смешения, как по горизонтали, так и по вертикали.
